फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल

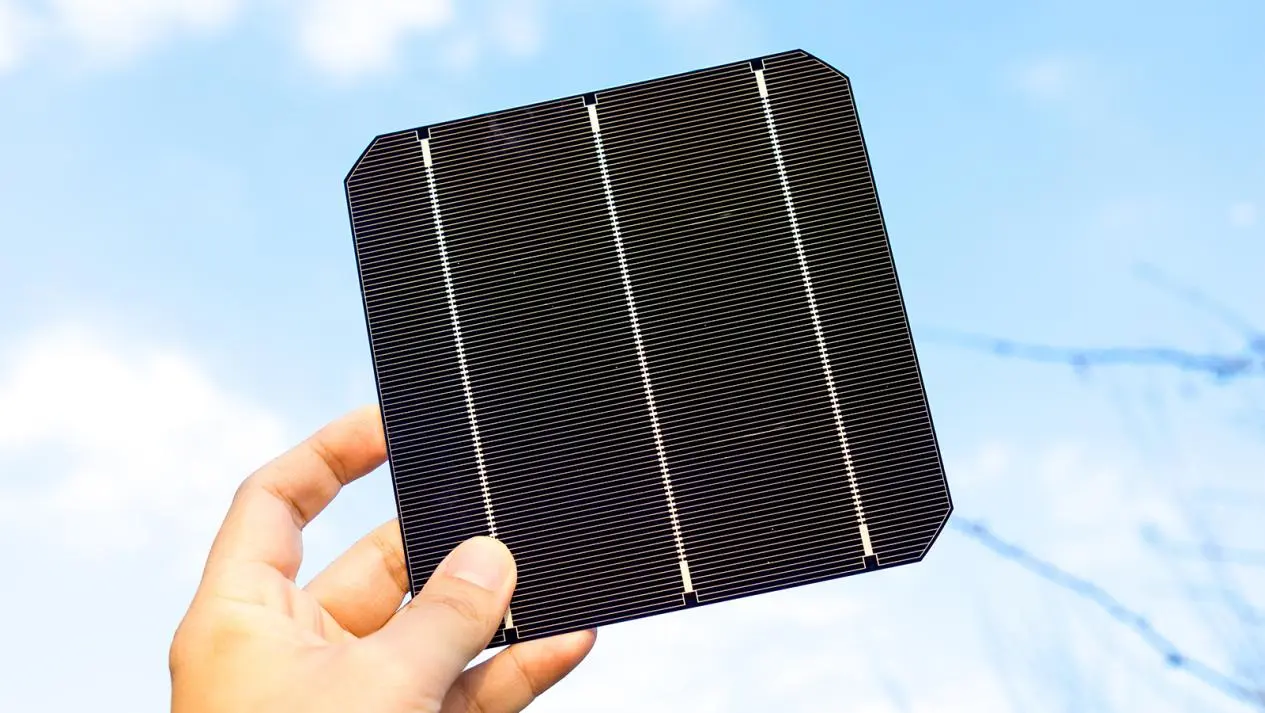

फ्लैट वायर मिल द्वारा उत्पादित फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल एक विशेष फ्लैट वायर उत्पाद है जिसका उपयोग फोटोवोल्टिक मॉड्यूल में सौर कोशिकाओं को जोड़ने के लिए किया जाता है। यह कॉपर सब्सट्रेट और सरफेस कोटिंग से बना है। कॉपर सब्सट्रेट आमतौर पर उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबा या टी 2 लाल तांबा होता है, जिसमें तांबे की सामग्री and 99.99% और चालकता% 98% होती है। इसमें अच्छी चालकता और कुछ ताकत है, जो कुशल वर्तमान संचरण सुनिश्चित कर सकती है।

जांच भेजें

उत्पाद वर्णन

हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित फोटोवोल्टिक वेल्डिंग स्ट्रिप रोलिंग मिल इंटीग्रेटेड मशीन एक उच्च-अंत बुद्धिमान उपकरण है जिसे विशेष रूप से फोटोवोल्टिक उद्योग के लिए डिज़ाइन किया गया है। यह पूरी तरह से स्वचालित वायर-लेइंग सिस्टम, मल्टी-पास प्रिसिजन रोलिंग, इंटेलिजेंट टेंशन कंट्रोल, निरंतर एनीलिंग और डबल-स्टेशन वाइंडिंग जैसे कोर कार्यात्मक मॉड्यूल को एकीकृत करता है।

उद्योग-अग्रणी उच्च गति, उच्च-सटीक बसबार एकीकृत मशीन के रूप में, यह उपकरण and 3 मिमी तांबे के कच्चे माल से पूर्ण-प्रक्रिया एकीकृत उत्पादन का एहसास कर सकता है जो तैयार उत्पादों (चौड़ाई 3 ~ 8 मिमी, मोटाई 0.2 ~ 0.45 मिमी), 250m/मिनट की अधिकतम ऑपरेटिंग गति के साथ, बड़े स्केल प्रफुल्लियों की कड़े आवश्यकताओं के साथ पूरी तरह से मिलान करता है।

विशिष्ट प्रक्रिया प्रवाह

1। फ्लैट वायर रोलिंग प्रक्रिया (फोटोवोल्टिक वेल्डिंग रिबन-कॉनवेक्स रिबन एकीकृत मशीन के लिए लागू)

वायर ऑफ वायर - मल्टी -मोड वायर ड्राइंग - प्रिसिजन कैलेंडरिंग - ऑनलाइन डिटेक्शन एंड कंट्रोल - सिंगल -मोड ड्राइंग - सीएनसी स्ट्रिपिंग - हाई -स्पीड टिनिंग - कंटीन्यूअस एनीलिंग (नाइट्रोजन प्रोटेक्शन) - निरंतर तनाव घुमावदार

तकनीकी मापदंड

पीवी रिबन उत्पाद	पैरामीटर	उद्योग मानक	अन्य कंपनी	जीआरएम
मानक परस्पर संबंध पी.वी. रिबन	कोटिंग मोटाई	± 5μM	25 ± 5μM	25 ± 3μM
	तैयार उत्पाद की मोटाई	20.01 मिमी	20.015 मिमी	20.01 मिमी
	समाप्त उत्पाद चौड़ाई	± 0.05 मिमी	± 0.05 मिमी	± 0.05 मिमी
	तन्यता ताकत	≥110MPA	≥150MPA	≥170MPA
	बढ़ाव	≥15%	≥25%	≥25%
	नम्य होने की क्षमता	≤70MPA	≤70MPA	62.68MPA
	सिकल बेंड	≤5 मिमी/एम	≤4 मिमी/एम	≤4 मिमी/एम
	प्रतिरोधकता	0.30o* मिमी/एम 0.30ω*	0.02-0.023ωमिमी/एम 0.02-0.023 ओह	0.0230 ωमिमी/एम 0.0230O
	वृद्धावस्था प्रतिरोध	-	-	DH2000

तकनीकी लाभ

उच्च परिशुद्धता: ± 0.01 मिमी मोटाई सहिष्णुता, फोटोवोल्टिक वेल्डिंग स्ट्रिप्स के सख्त मानकों के अनुकूल

उच्च दक्षता: 250 मीटर/मिनट हाई-स्पीड रोलिंग

बहु-सामग्री अनुकूलन: कॉपर, एल्यूमीनियम मिश्र धातु, आदि के साथ संगत

भूतल खुरदरापन ra support0.2μm (बैटरी क्रैकिंग के जोखिम को कम करें)

विशिष्ट अनुप्रयोग:

• फोटोवोल्टिक फील्ड: घटकों को कुशलता से बिजली का संचालन करने में मदद करने के लिए फोटोवोल्टिक वेल्डिंग रिबन और बसबार का द्रव्यमान उत्पादन।

• विशेष आकार के बसबारों का कस्टम प्रसंस्करण (त्रिकोणीय/ट्रेपेज़ॉइडल क्रॉस-सेक्शन)

• इलेक्ट्रॉनिक उद्योग: उच्च परिशुद्धता फ्लैट तार प्रसंस्करण, ट्रांसफार्मर, इंडक्टर्स और अन्य घटकों के लिए उपयुक्त

अनुकूलित डिजाइन और बिक्री के बाद सेवा

• अनुकूलित सेवा: पास की संख्या, मोल्ड सामग्री और ड्राइंग गति जैसे मापदंडों को ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

• उपकरण उन्नयन: क्षमता विस्तार या प्रक्रिया उन्नयन की जरूरतों को पूरा करने के लिए बाद के चरण में पास मॉड्यूल के अलावा का समर्थन करें।

• रखरखाव की लागत: अधिक पास, उच्च मोल्ड और रखरखाव की लागत, लेकिन एकल प्रसंस्करण की दक्षता में काफी सुधार हुआ है। उत्पादन पैमाने के आधार पर एक उचित विकल्प बनाने की सिफारिश की जाती है।
